Objektart 71012 AX_Schutzzone

Die Zuordnung von Schutzzonen zu einem übergeordneten Schutzgebiet ist durch Modellierung der Schutzgebiete als ZUSO erfolgt. Das ZUSO bildet aus fachlicher Sicht eine Klammer um die einzelnen REO Schutzzonen, die verschiedene Zonen mit unterschiedlichen Attributen bezeichnen. Die Untergliederung der Schutzgebiete erfolgte nach den Fachgesetzen „Schutzgebiete nach Wasserrecht“ und „Schutzgebiete nach Natur-, Umwelt- oder Bodenschutzrecht“.

Wird für ein ZUSO 71005 AX_SchutzgebietNachWasserrecht oder auch 71007 AX_SchutzgebietNachNaturUmweltOderBodenschutzrecht fachlich keine Unterteilung in verschiedene Schutzzonen vorgenommen, wird trotzdem ein Objekt der Objektart 71012 AX_Schutzzone modelliert. Der äußere Umring des Schutzgebietes wird erfasst und das Objekt mit dem Attribut „Zone“ und der Werteart ZON 9997 „Attribut trifft nicht zu“ attributiert.

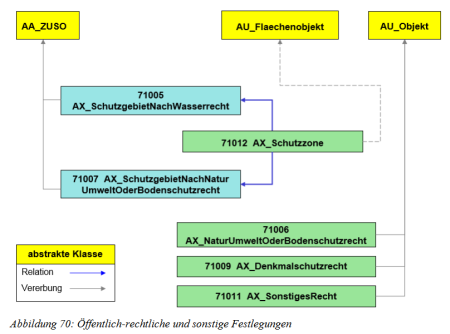

Die Objektartengruppe „Öffentlich-rechtliche und sonstige Festlegungen“ mit den für ATKIS relevanten Objektarten wird wie folgt modelliert (vereinfacht):

Öffentlich-rechtliche und sonstige Festlegungen

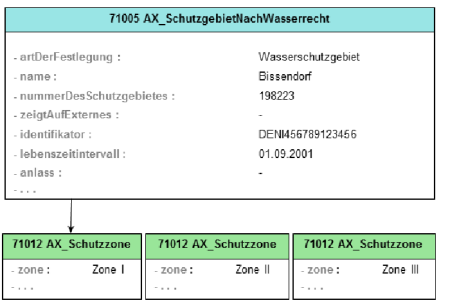

Die Objektarten 71005 AX_SchutzgebietNachWasserrecht und 71012 AX_Schutzzone werden beispielhaft durch folgende vier Objekte modelliert:

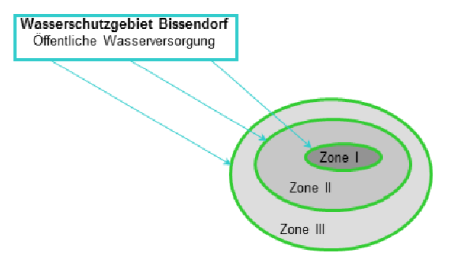

Beispiel „AX_SchutzgebietNachWasserrecht“
