Die topographisch unterschiedlichen Geländestrukturen Böschung und Kliff werden als ein zusammengesetztes Objekt (ZUSO) 61001 AX_BoeschungKliff modelliert. Es besteht aus mindestens je einem REO 62030 AX_Strukturlinie3D mit

• ART 1220 Oberkante und ART 1230 Unterkante

bzw.

• ART 1210 Steilrand, Kliffkante und ART 1230 Unterkante.

Die äußeren, zu einem ZUSO AX_BoeschungKliff gehörenden REO AX_Strukturlinie3D, bilden dabei einen geschlossenen Umring. Im Normalfall (Grunddatenbestand) wird dieser Umring aus Ober- und Unterkante bzw. Steilrand, Kliffkante und Unterkante gebildet. Gefällewechsel stellen einen Sonderfall dar, der in der Abbildung 66 skizziert ist.

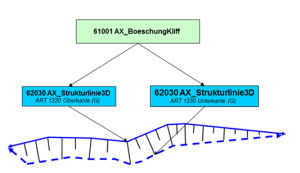

Modellierung einer Böschung mit Strukturlinien3D
