Brücke mit Anbindung an das Verkehrsnetz

Der Geometrietyp einer Brücke (BWF 1800-1830) ist abhängig vom Geometrietyp der auf der Brücke liegenden Objekte.

• Linienförmig:

- wenn sich ein oder mehrere linienförmige physisch zusammenhängende oder übereinanderliegende Objekte, die mit der Brücke geometrisch identisch sind auf der Brücke befinden

1) ein linienförmiges Objekt auf der Brücke

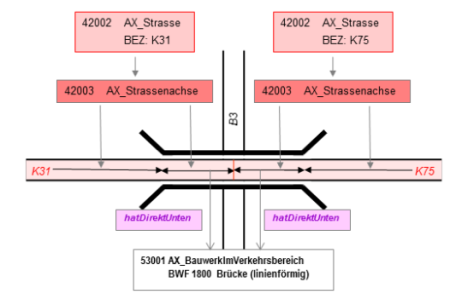

Modellierung einer linienförmigen Brücke

2) mehrere linienförmige Objekte auf der Brücke

Modellierung einer linienförmigen Brücke

• Flächenförmig:

- wenn sich ein oder mehrere flächenförmig modellierte Objekte auf der Brücke befinden oder

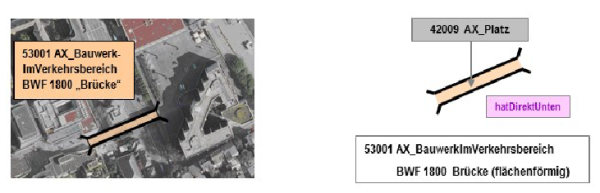

Modellierung einer flächenförmigen Brücke mit einem flächenförmigen Objekt

- wenn sich mehrere geometrisch nicht identische Objekte auf der Brücke befinden

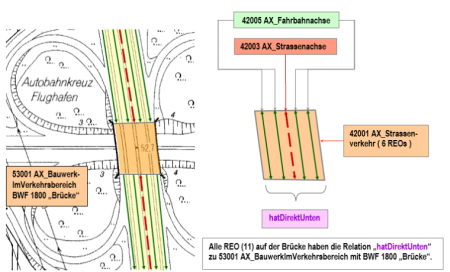

Modellierung einer flächenförmigen Brücke mit mehreren Objekten

Brücke ohne Anbindung an das Verkehrsnetz

• Soda-Brücke oder Geisterbrücke

Eine Soda- oder Geisterbrücke erfüllt keinerlei Funktion und ist mangels Zufahrten nicht nutzbar. Sie ist einfach nur so da. Sie wird linien- oder flächenförmig ohne darauf liegenden Verkehrsweg modelliert. Das Attribut zustand erhält den Wert 2100 „Außer Betrieb, stillgelegt“.

• Grün- oder Wildbrücke

Eine Grün- oder Wildbrücke hat zwar i. d. R. auch keine Zufahrten, erfüllt aber eine Funktion. Sie ermöglicht Tieren den gefahrlosen Übergang über ein natürliches oder künstliches Hindernis.

• Feldbrücke (Verbindung zwischen zwei Landwirtschaftsflächen)

Eine Feldbrücke hat, wie die Grün- oder Wildbrücke, auch keine Zufahrten, erfüllt aber ebenfalls eine Funktion. Sie ermöglicht die Überfahrt mit einem landwirtschaftlichen Fahrzeug (z. B. Trak- tor oder Mähdrescher) über einen Wasserlauf.

LSA:

Der ZUS Zustand ist demzufolge "in Betrieb" nicht 2100 "Außer Betrieb".

Für Feldbrücken gibt es keine spezielle Festlegung eines Mindestmaßes. Insofern kann die bisherige bewährte Erfassung nach eigenem Ermessen erfolgen. (weniger ist mehr)

Das Bauwerk „Tunnel“ kann aus einer oder mehreren Röhren bestehen. Die Modellierung dieser Röhren als ein Objekt „Tunnel“ ist abhängig vom seitlichen Abstand der Tunnelröhren. Ist der Zwischenraum der Röhren so groß, dass sie sich im Basis-DLM als getrennt liegende Objekte modellieren lassen, sind zwei Objekte „Tunnel“ zu führen.

• Linienförmig:

- wenn sich ein oder mehrere linienförmige physisch zusammenhängende oder übereinanderliegende Objekte, die mit dem Tunnel geometrisch identisch sind innerhalb des Tunnels befinden.

1) ein linienförmiges Objekt in einem Tunnel liegt

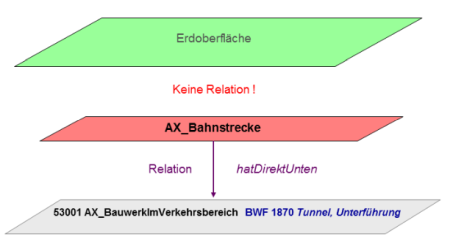

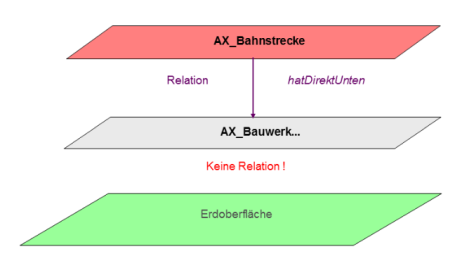

Vertikale Abbildung der Landschaft unter der Erdoberfläche am Beispiel einer Bahnstrecke und einem Tunnel

2) mehrere linienförmige physisch zusammenhängende Objekte in einem Tunnel

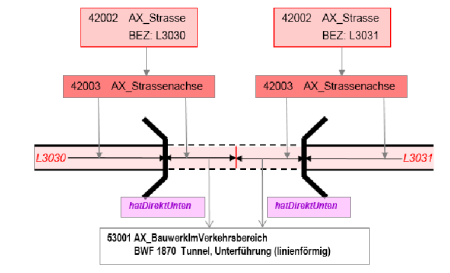

Modellierung eines linienförmigen Tunnels

3) mehrere linienförmige Objekte in einem Tunnel übereinanderliegend

• Flächenförmig:

- wenn sich ein oder mehrere flächenförmig modellierte Objekte innerhalb des Tunnels befinden oder

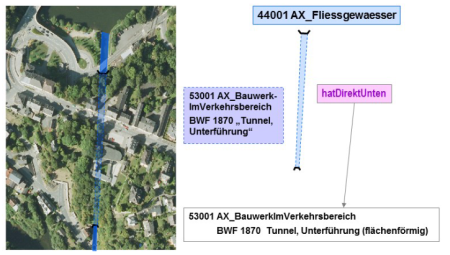

Modellierung eines flächenförmigen Tunnels mit einem flächenförmigen Objekt

- wenn sich mehrere geometrisch nicht identische Objekte innerhalb des Tunnels befinden

Für unterirdische Objekte wird die vertikale Situation von dem im Bauwerk liegenden Objekt aus beschrieben (z. B. 42014 AX_Bahnstrecke „hatDirektUnten“ 53001 AX_BauwerkImVerkehrsbereich mit der Attributart BWF und dem Wert 1870 „Tunnel, Unterführung“)

LSA:

Das heißt: bei Tunneln wird nur eine Referenz „nach unten“ zu dem Objekt gebildet, welches durch den Tunnel führt.

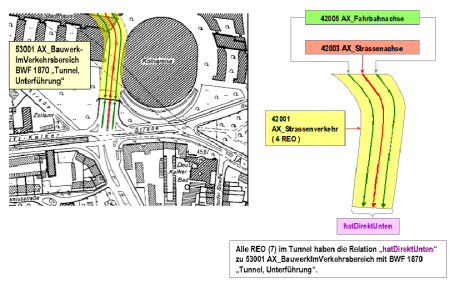

Modellierung eines flächenförmigen Tunnels mit mehreren Objekten

Der Geometrietyp einer „Schutzgalerie, Einhausung“ (BWF 1880) ist abhängig vom Geometrietyp der in „Schutzgalerie, Einhausung“ liegenden Objekte. Folgende Regeln sind dabei anzuwenden:

• Linienförmig:

- wenn sich innerhalb einer "Schutzgalerie, Einhausung" ein oder mehrere linienförmig geometrisch identisch modellierte Objekte befinden

Flächenförmig:

- wenn sich innerhalb einer "Schutzgalerie, Einhausung"ein oder mehrere flächenförmig modellierte Objekte befinden oder

- wenn sich innerhalb einer "Schutzgalerie, Einhausung"mehrere geometrisch nicht identische Objekte befinden

Es werden keine hatDirektUntenRelationen vergeben.

LSA:

Werden linienförmige Schutzgalerien, Einhausungen modelliert, so muss bei dem durchführenden Verkehrsweg ein REO gebildet werden, das mit dem der Schutzgalerie, Einhausung geometrisch identisch ist.

• Punktförmig:

- wenn ein linienförmiger Verkehrsweg (z. B. Straßenachse) durch ein linienförmiges Bauwerk (z.B. Mauer), oder

- wenn ein punktförmiges Bauwerk (z. B. Turm) geführt wird.

• Linienförmig:

- wenn sich innerhalb einer Durchfahrt ein oder mehrere linienförmig geometrisch identisch modellierte Objekte befinden

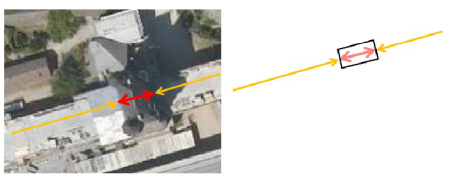

Modellierung einer linienförmigen Durchfahrt

• Flächenförmig:

- wenn sich innerhalb einer Durchfahrt ein oder mehrere flächenförmig modellierte Objekte, oder

- wenn sich innerhalb einer Durchfahrt mehrere geometrisch nicht identische Objekte befinden

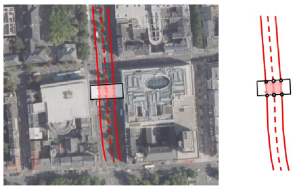

Modellierung einer flächenförmigen Durchfahrt

Es wird auf hatDirektUnten-Relationen verzichtet.

Generell gilt: Durchfahrten sind auch dann zu erfassen, wenn das Objekt (z. B. Mauer), durch das ein Verkehrsweg (z. B. Straßenachse) (durch)geführt wird, nicht in den Daten enthalten ist, weil beispielsweise das Erfassungskriterium unterschritten ist.
